无负压（叠压）供水设备工作原理

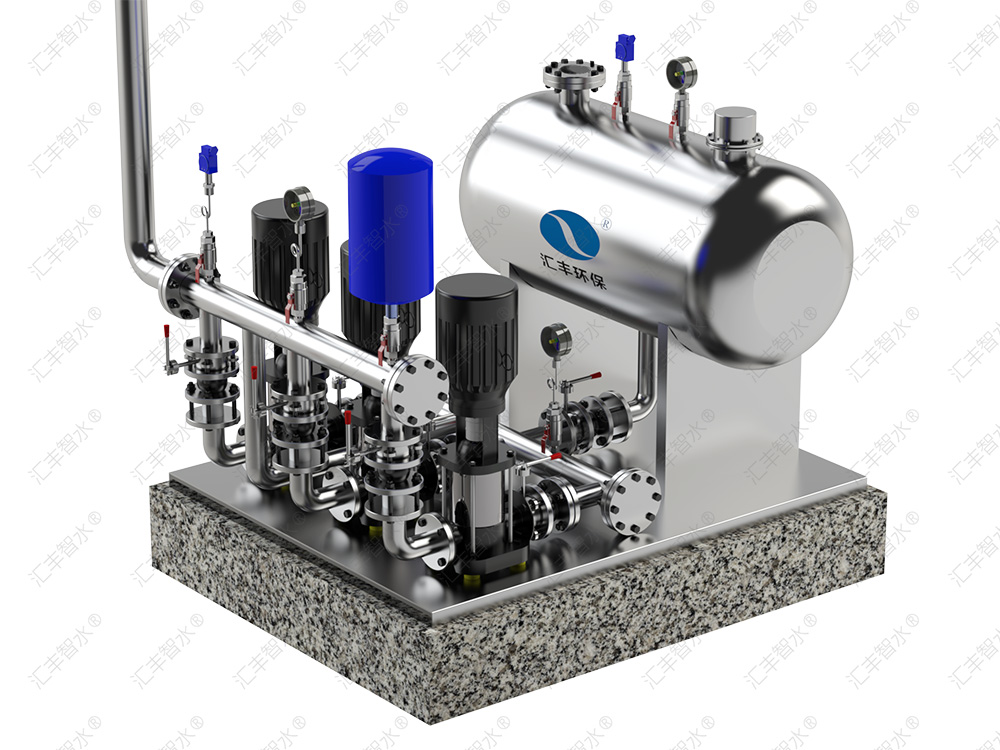

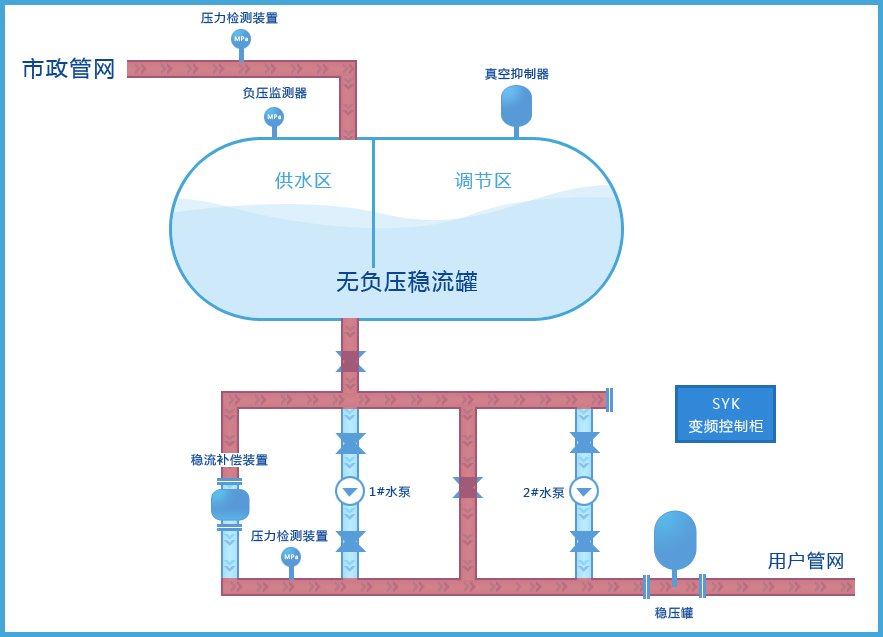

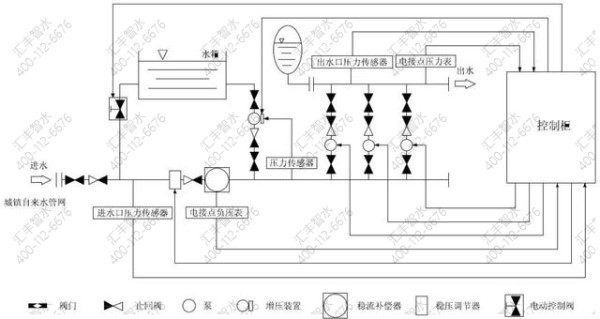

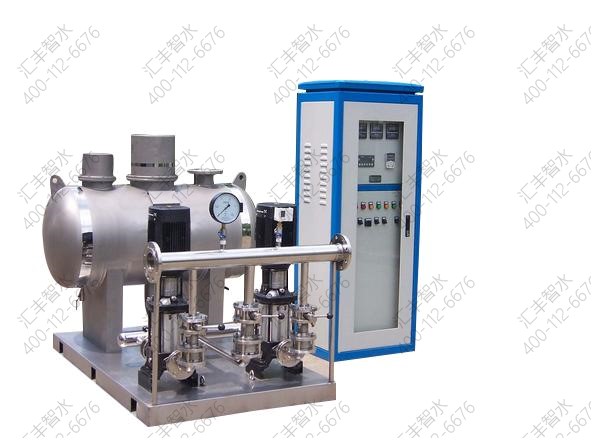

汇丰智水® 无负压（叠压）供水设备是采用国际先进的技术结合公司多年的变频调速控制技术、远程监控、稳流防负压技术构成的变频无负压间断管网自动增压给水设备。该设备主要以环保卫生、节资节能为出发点，广泛运用于各种楼宇、自来水厂、工矿企业的无污染的二次供水。无负压（叠压）供水设备串接在市政管网上使用，可以充分利用管网的压力，节能效果好，不需建造蓄水池，没有水质的二次污染。通过设备内的稳流罐及负压消除器等器件，使得水泵从市政管网上抽水时不产生负压，不影响周围用户用水

节省投资，节约水电费

直接与自来水管网串接充分利用原管网的压力并与变频恒压调速装置结合使用，大大降低了电耗，不用建水池、设水箱（即不影响市政管网原有的压力，也不影响周围其他用户的水压）。因此设备大大提高了水源质量防止二次污染，杜绝了跑、冒、渗、漏等现象，从而更近一步的保证了水质、节省了水费。

高度自动化

通过传感器与智能保护器的智能化控制，按需要的设定压力，根据用水量的变化自动调节水泵转速，实现节能给水；可远程监视设备的运行状态及远程控制设备工作状态。不需专人值守，在夜间用水量小或者不用水时，设备会自动停机保压，进一步节能，用水量增大时，自动开机。全中文操作模式，无需专业人员操作的难题。

保持恒压压力

设备实时通过压力传感器检测出口压力，将检测值和设备值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于处于水量时，系统自动将稳压装置关到合适的位置，并启动增压装置通过多点取水，进行加压，直至进水口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。

适用范围

本产品通常适用于市政管网条件较好，管网开口能充分保证用户用水的住宅楼、公寓楼、写字楼等建筑。
流量控制在保障市政管网压力安全的前提下，调节进水流量同时保持用户供水的持续安全。

远程可视可控

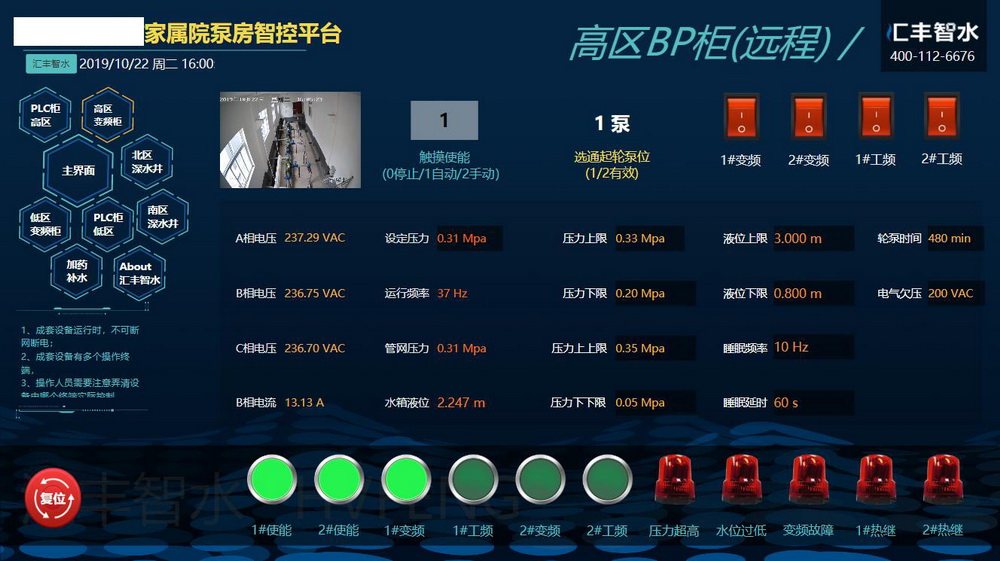

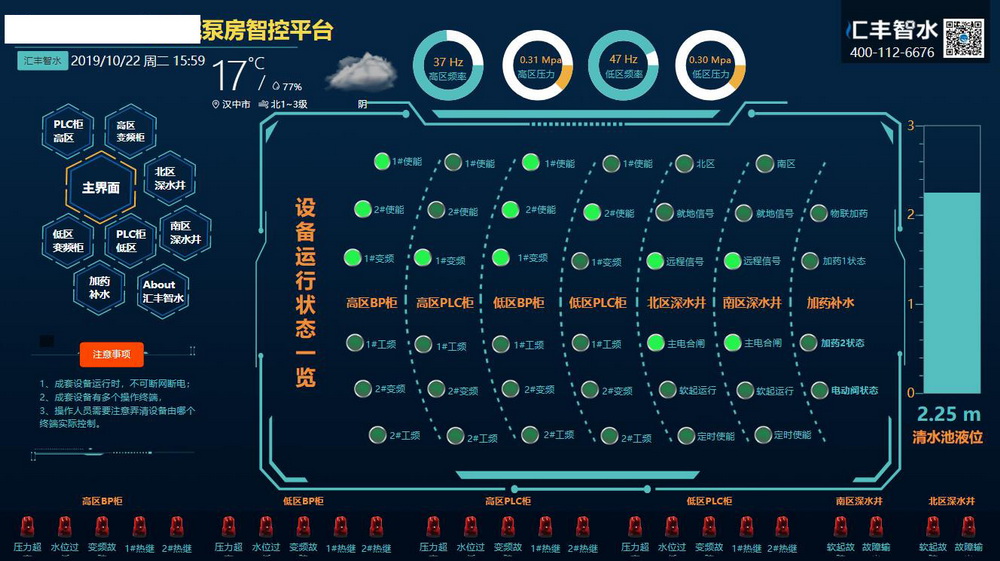

采用新一代西门子smart200 PLC模块，实现以太互联数据上云，变频恒压供水机组设备运行与管理均可以通过hvfeng®智慧水务®云控平台实现远程可视可控。故障的提前预警与实时报警，及时通过HVFENG/APP/ SMS通知物业、水司、汇丰智水云控维保平台。

现场自控技术

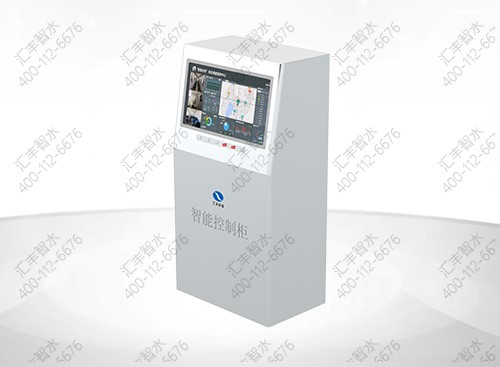

设备由智能中央处理器控制，工作泵、备用泵运行、切换全自动处理，出现故障现场及时发出声光报警，通过控制柜面板显示用户可直观快捷的找出故障原因控制。

流量控制

在保障市政管网压力安全的前提下，调节进水流量同时保持用户供水的持续安全。

补偿

用水高峰期时，可以弥补用户用水与市政进水的差量，正常供水时，利用水泵出口压力进行蓄水。

密闭保压

通过罐体内气体的压缩与释放，既能满足用户小流量用水，避免水泵频繁启停，又使得供水在全密闭状态下完成，杜绝二次污染。

ABB变频+西门子PLC：

汇丰智水®变频恒压成套供水设备，标配ABB变频器+西门子plc控制器，保障供水安全与稳定。不可否认以正泰为首的国产变频技术与plc正迎头赶上，汇丰智水乐见国货成长，所以在一些相对宽松环境下，经客户要求也可以选配国产变频器与PLC控制器。

全套304不锈钢附件：

细节处见真金，汇丰智水®变频恒压供水设备标配全套304，管道、法兰、弯头选用宝钢/九钢材质附件，呵护保障每一处细节水质。
